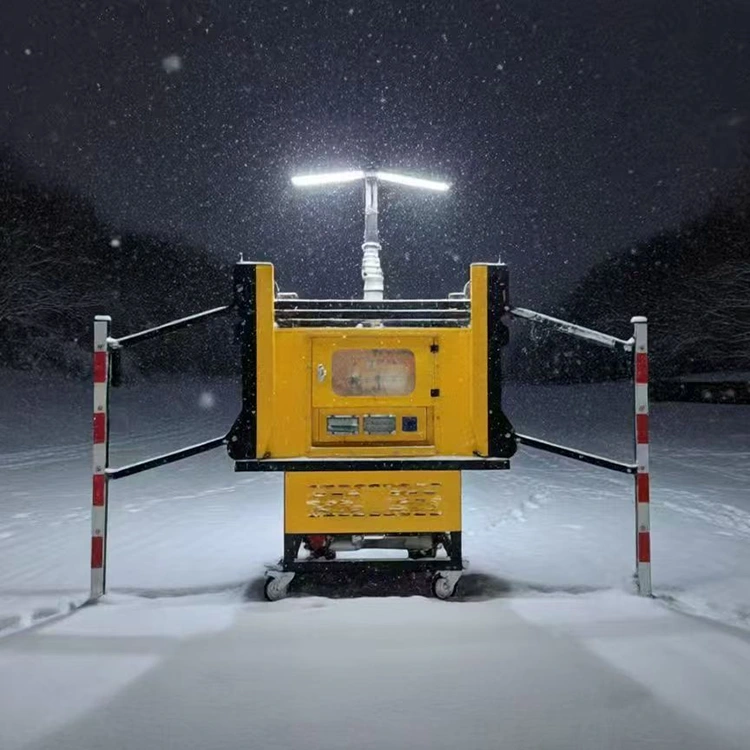

Automatické nakladanie a vykladanie mobilnej osvetľovacej veže

Mobilná osvetľovacia veža s automatickým nakladaním a vykladaním je vybavená integrovanou automatizovanou nakladacou a vykladacou konštrukciou, ktorá eliminuje potrebu žeriavov, vysokozdvižných vozíkov alebo iných pomocných strojov. Dokáže rýchlo pristáť, rozložiť, zložiť a uskladniť iba pomocou svojej vlastnej konštrukcie. Jeho pohodlná preprava a efektívne nasadenie na mieste výrazne znižuje pracovnú silu a čas prípravy.

Kľúčové výhody

Rýchle samonabíjanie a nasadenie

Zabudovaný automatický systém nakladania a vykladania

Nie je potrebné žiadne externé zdvíhacie zariadenie

Preprava a nastavenie jednou osobou

Čas nasadenia ≤ 180 sekúnd

Vysokovýkonné 360° osvetlenie

4×1000W LED žiarovky s vysokou svietivosťou

360° nastaviteľné osvetlenie

Dosah osvetlenia až 120 metrov

Svetelný tok ≥ 380 000 lm

Stabilné svetlo so zníženým oslňovaním pre nočné operácie

Silná prispôsobivosť vonku

Vodotesné hlavy svietidiel IP67

Odolnosť proti vetru do úrovne 8

Konštrukcia odolná voči prachu a korózii

Funguje v daždi, snehu, piesku a extrémnych teplotách

Dlhá doba chodu a flexibilný výkon

4-taktný generátor Honda (5–5,5 kW)

Nepretržitý pracovný čas až 25 hodín

Duálny režim napájania: generátor alebo sieťové napájanie 220V

Inteligentný operačný systém

LCD ovládací panel + bezdrôtové diaľkové ovládanie (≥120 m)

Nastaviteľná výška stožiara do 7,3 m

Rýchle zdvíhanie: ≤50s hore / ≤35s dole

Bezpečné a jednoduché prevádzkové rozhranie

Technické parametre

1. Menovité napätie: AC 220V, 50Hz

2. Výkon hlavy lampy: 4×1000W LED svetelný zdroj

3. Osvetlenie: Keď je hlava lampy v uhle 90° voči zemi,

osvetlenosť musí byť väčšia ako 6000 Lx vo vzdialenosti 20 metrov od stredu svetla,

viac ako 1000 Lx na 50 metrov,

a viac ako 200 Lx na 120 metroch.

4. Výkon generátora: 5～5,5kW

5. Režim zdvíhania osvetľovacej veže: Pneumatický

6. Maximálna výška zdvihu: 7,3 m

7. Trieda ochrany hlavy svietidla: IP67

8. Režim štartovania: Manuálny štart + Elektrický štart

9. Nepretržitý pracovný čas: 25 hodín

10. Čas zdvíhania: stúpanie ≤ 50 s / spúšťanie ≤ 35 s

11. Rozsah nastavenia hlavy lampy: Vertikálne 0–135° / Horizontálne 0–360°

12. Súprava generátora: Honda, 4-taktný, vzduchom chladený

13. Výtlak: 389CC

14. Spotreba paliva: 1,7L/h; Objem palivovej nádrže: 45L

15. Výstupné napätie generátora: AC 220V, 50Hz

16. Celková hmotnosť: 600KG

7. Celkové rozmery:

Nasadené: ≤ 2500 × 1500 × 7300 mm

Uložené: ≤ 1800×1400×2500 mm

18. Výkon svetla zábradlia: 2×28W

19. Čas nakladania a vykladania veže: ≤ 180 s

20. Polomer pokrytia osvetlenia: 120m

21. Spínač hláv svietidiel a zdvíhanie stožiara je možné ovládať pomocou LCD displeja a bezdrôtového diaľkového ovládania; vzdialenosť diaľkového ovládača ＞ 120m.

Výkonnostné vlastnosti

1. Hlavný kryt mobilnej osvetľovacej veže s automatickým nakladaním a vykladaním je vybavený uzamykacou konštrukciou a povrchovo upravený práškovým lakom na ochranu všetkých vnútorných komponentov. Inteligentný modul riadenia motora poskytuje komplexné monitorovanie a účinnú ochranu motora, čím uľahčuje každodennú údržbu. V spodnej časti sú nainštalované štyri vertikálne sklopné pohyblivé kolieska pre flexibilnú mobilitu.

2. Hlavné osvetlenie využíva 4×1000W LED svetelné zdroje, ktoré poskytujú vysoký jas a široký rozsah pokrytia s vyváženým osvetlením na dlhé a krátke vzdialenosti. Životnosť svetelného zdroja presahuje 10 000 hodín, vďaka čomu je veľmi vhodný pre rozsiahle vonkajšie prevádzkové osvetlenie.

3. Veža je vybavená pneumatickým zdvíhacím stožiarom z hliníkovej zliatiny 6063 s tvrdou eloxovanou povrchovou úpravou pre vynikajúcu odolnosť proti korózii, s maximálnou výškou zdvihu 7,3 metra. Štyri hlavy svietidiel podporujú elektrické vertikálne preklápanie od 0° do 135° a 360° horizontálne nastavenie uhla, čím sa dosiahne pokrytie celého miesta s polomerom osvetlenia nie menším ako 120 metrov.

4. Jednotka je poháňaná agregátom a môže pracovať nepretržite 25 hodín na plnú palivovú nádrž. Môže byť tiež pripojený k elektrickej sieti 220 V AC pre dlhodobé osvetlenie tam, kde je dostupná mestská elektrina.

5. Zariadenie je vybavené integrovaným vizuálnym ovládacím panelom a ručnými ovládacími spínačmi a vyznačuje sa jednoduchou, bezpečnou a spoľahlivou prevádzkou.

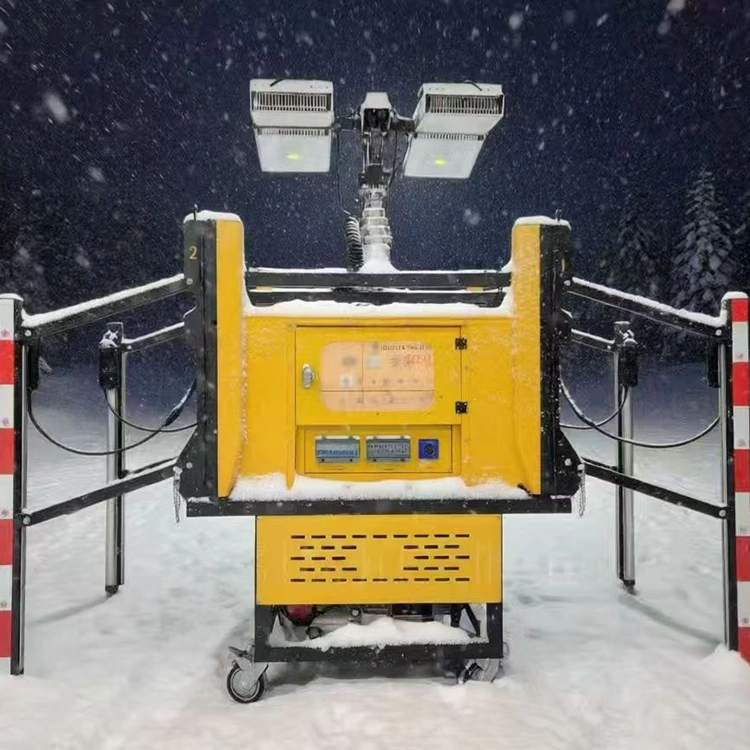

6. S kompaktnou celkovou konštrukciou a stabilným výkonom je veža vybavená štyrmi reverznými elektrickými opornými nohami tyče, ktoré umožňujú integrálne zdvihnutie hlavnej jednotky o viac ako 1000 mm. Poskytuje stabilnú a vyváženú podporu na nerovných stavbách, normálne funguje v drsnom prostredí a poveternostných podmienkach a dosahuje úroveň odolnosti voči vetru 8.

7. Optimalizovaný konštrukčný dizajn zaisťuje ľahký pohyb a prepravu. Podporuje elektrické samonakladanie a vykladanie na nákladné autá pickupu, čo odráža humanizovaný dizajnový koncept.

8. Celkový svetelný tok hláv svietidiel: ≥380 000 lm; Hladina hluku: pri bežnej prevádzke nie je prevádzkový hluk nameraný vo vzdialenosti 7 metrov okolo motora vyšší ako 62 dB.

9. Okolo hlavnej jednotky je nainštalovaná súprava 2×28W zábradlia, ktoré sa vyznačuje vynikajúcim vodotesným a prachotesným výkonom.

Rozsah platnosti

Táto mobilná osvetľovacia veža s automatickým nakladaním a vykladaním je vhodná pre širokú škálu scenárov a spĺňa požiadavky na veľkoplošné osvetlenie s vysokým jasom vo viacerých oblastiach. Je použiteľný pre rôzne rozsiahle stavebné operácie, banské operácie, terénny prieskum a projekty rozširovania tovární, pričom poskytuje dostatočné osvetlenie pre širokospektrálnu prácu v noci alebo pri slabom osvetlení, aby sa zabezpečila efektívnosť výstavby a prevádzková bezpečnosť.

Medzitým slúži ako nevyhnutné osvetľovacie zariadenie pre núdzové záchranné misie. Široko sa používa pri údržbe a núdzových opravách energetických, komunikačných a cestných zariadení, pri riešení náhlych nehôd na mieste, pri prevencii povodní a pri boji s povodňami, ako aj pri záchrane a pomoci pri katastrofách. Poskytuje stabilné veľkoplošné núdzové osvetlenie na podporu záchranných tímov pri vykonávaní záchranných prác a efektívnom zvládaní nebezpečenstva.
